उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: WEERSOM
प्रमाणन: CE, ROHS
मॉडल संख्या: WES-5050RGB एलईडी
भुगतान और शिपिंग शर्तें
पैकेजिंग विवरण: 1000 पीसी / रील, एंटीस्टैक्टिक्स बैग
प्रसव के समय: 8 ~ 10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति माह 10,000,000 पीसी
एलईडी प्रकाश स्रोत: |
SMD3528 एलईडी |
प्रयोग: |
एलईडी स्क्रीन |
I C: |
P923F आईसी |
एड्रेसेबल: |
एसपीआई |
प्रमाणपत्र: |
एल एम-80 |
गारंटी: |
3 साल |
एलईडी प्रकाश स्रोत: |
SMD3528 एलईडी |
प्रयोग: |
एलईडी स्क्रीन |
I C: |
P923F आईसी |
एड्रेसेबल: |
एसपीआई |
प्रमाणपत्र: |
एल एम-80 |
गारंटी: |
3 साल |

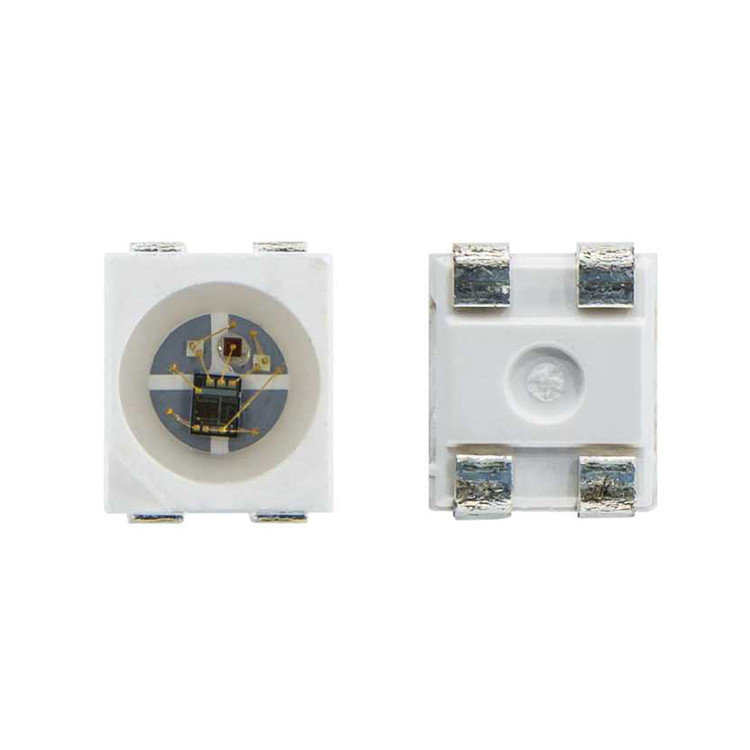

Dc5v Sk6812 एसएमडी एलईडी चिप एलईडी स्क्रीन के लिए पता योग्य डिजिटल आरजीबी पिक्सेल
आईसी परिचय
P923F, जिसे SK6812/WS2812B के नाम से जाना जाता है, एक बुद्धिमान नियंत्रण एलईडी प्रकाश स्रोत है जिसे नियंत्रण सर्किट और RGB चिप 5050 घटकों के पैकेज में एकीकृत किया गया है।इसमें इंटेलिजेंट डिजिटल पोर्ट डेटा लैच और सिग्नल रीशेपिंग एम्प्लीफिकेशन ड्राइव सर्किट शामिल हैं।पिक्सेल बिंदु हल्के रंग की ऊंचाई को प्रभावी ढंग से सुनिश्चित करना।
डेटा ट्रांसफर प्रोटोकॉल एकल NZR संचार मोड का उपयोग करता है।पिक्सेल पावर-ऑन रीसेट के बाद, डीआईएन पोर्ट नियंत्रक से डेटा प्राप्त करता है, पहला पिक्सेल प्रारंभिक 24 बिट डेटा एकत्र करता है, फिर आंतरिक डेटा लैच को भेजा जाता है, अन्य डेटा जो आंतरिक सिग्नल रीशेपिंग एम्पलीफिकेशन सर्किट द्वारा अगले कैस्केड पिक्सेल को भेजा जाता है डीओ पोर्ट।प्रत्येक पिक्सेल के लिए संचरण के बाद, 24 बिट को कम करने का संकेत।पिक्सेल ऑटो रेशा-पिंग ट्रांसमिट तकनीक को अपनाते हैं, जिससे पिक्सेल कैस्केड नंबर सिग्नल ट्रांसमिशन को सीमित नहीं करता है, केवल सिग्नल ट्रांसमिशन की गति पर निर्भर करता है।
| आइटम नंबर | उत्सर्जन का रंग | तरंग लंबाई / सीसीटी | चमकदार तीव्रता | वोल्टेज आगे बढ़ाएं | अग्र धारा | देखने का कोण |
| P923 -5050 4 पिन | लाल | 625 ± 5 एनएम | 250-900एमसीडी | 1.7-2.1 वी | 12mA | 120° |
| नीला | 470 ± 5 एनएम | 200-450एमसीडी | 2.7-3V | 12mA | ||
| हरा | 525 ± 5 एनएम | 800-1600MCD | 2.7-3V | 12mA | ||
| सफेद मिलाएं | 8000-20000K | 1800-3500एमसीडी | 7-9वी | 40mA |
फ़ायदा
कम ड्राइविंग वोल्टेज, पर्यावरण संरक्षण और ऊर्जा की बचत, उच्च चमक, बिखरने वाले कोण के साथ एलईडी बड़ी, अच्छी स्थिरता, कम शक्ति, लंबे जीवन और अन्य फायदे हैं।अधिक सरल सर्किट, छोटी मात्रा, सुविधाजनक स्थापना बनने के ऊपर एलईडी में एकीकृत नियंत्रण चिप।
आवेदन पत्र
◆ एलईडी फुल कलर लाइट स्ट्रिंग, एलईडी फुल कलर मॉड्यूल, एलईडी फुल कलर फ्लेक्सिबल / कठोर स्ट्रिप्स, एलईडी रेलिंग ट्यूब।
◆ एलईडी पिक्सेल प्रकाश स्रोत, एलईडी पिक्सेल स्क्रीन, एलईडी विशेष स्क्रीन, विभिन्न इलेक्ट्रॉनिक उत्पाद, विद्युत उपकरण प्रकाश।
